Описание вагонов поезда Ласточка

Поезд Ласточка спроектирован таким образом, что все оборудование размещено в пространстве под вагонами и на крыше. Внутренне пространство электропоезда максимально используется, чтобы сделать поездку удобной для пассажиров. В облицовке стен используется армированный стекловолоконный пластик и алюминий. Дизайн всех салонов выполнены в светлых тонах для комфортного пребываяния пассажиров.

Потолок содержит в себе элементы встроенного освещения, громкоговорители для оповещения пассажиров, системы кондиционирования. В устройстве пола использованы «плавающие» древесно-стружечные плиты, с гладким покрытием на основе ПВХ или каучука. В боковых окнах установлены небьющиеся, теплоизолирующие стеклопакеты.

Конфигурация пассажирских мест зависит как от модели поезда (ЭС1 или ЭС2Г), так и от его категории (стандартный класс или межрегиональный премиум-класс). Всего существует 5 вариантов исполнения салона:

  • ЭС1 — пригородный региональный и межрегиональный (премиум) с салонами 1 и 2 класса,
  • ЭС2Г — пригородный городской, городской увеличенной вместимости и межрегиональный (премиум) с салонами 1, 2 и 3 класса.

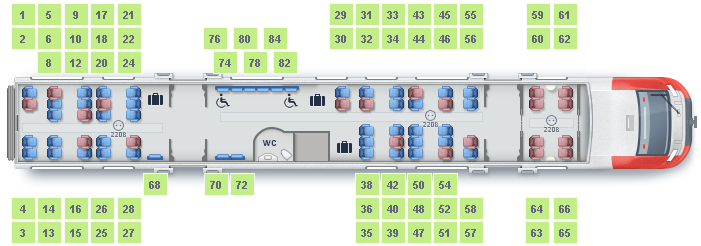

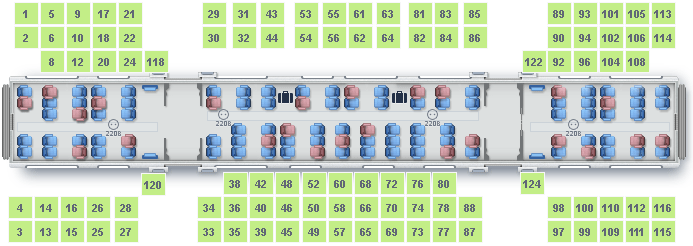

Прочитать – Схемы вагонов поезда Ласточка с расположением мест

ЭС1 пригородный

Используется на маршрутах поездов Ласточка:

Санкт-Петербург – Бологое, Санкт-Петербург – Великий  Новгород, Великий Новгород – Петрозаводск, Москва – Нижний Новгород, Москва – Орел, Москва – Смоленск, Москва – Вязьма, Краснодар – Адлер, Майкоп – Адлер.

Электропоезда имеют салон пригородного регионального исполнения. Большая часть сидений представляет собой мягкие кресла третьего класса с обивкой синего и красного цвета, также во всех вагонах имеются боковые откидные сиденья синего цвета. Всего состав имеет 443 места, которые расположены следующим образом:

  • в головных вагонах (первый и пятый) имеется 67 сидячих мест, включая 9 откидных, а также две вертикальные спинки для инвалидных колясок. В передней части салона находится отсек повышенной комфортности, в котором установлено два двусторонних ряда кресел по схеме 2+2 друг напротив друга (всего 8 мест). Далее в средней части салона имеется 5 двусторонних и один односторонний левый ряд кресел, при этом в первом ряду сиденья расположены по схеме 2+2, а в остальных двусторонних — 2+3, за пятым рядом расположено ещё один односторонний двухместный ряд (всего 26 мест). Напротив санузла по левому борту расположено 6 откидных сидений, справа между санузлом и второй парой дверей расположено ещё 2. В задней части салона сразу за дверью справа имеется ещё одно откидное место, а далее находится 5 двусторонних кресельных рядов, при этом в последнем ряду сиденья расположены по схеме 2+2, а в остальных — 2+3 (24 кресла и 1 откидное сиденье).
  • в промежуточных вагонах имеется 103 места, включая 4 откидных. В крайних частях салона возле дверей с каждой стороны имеется по одному откидному боковому сиденью друг напротив друга, за которыми находится 5 двусторонних рядов кресел, из которых в последнем ряду возле межвагонного перехода сиденья расположены по схеме 2+2, а в остальных — 2+3 (всего по 24 кресельных и 2 откидных места в каждой крайней части вагона). В центральной части салона с одной стороны имеется 11 рядов кресел (2 крайних по 2 кресла и 9 по 3), а с другой — 10 рядов по 2 кресла (всего 51 место).

ЭС1 премиум

Используется на следующих маршрутах поездов Ласточка:

Санкт-Петербург – Петрозаводск, Москва – Курск, Краснодар – Ростов-на-Дону, Ростов-на-Дону – Новороссийск, Ростов-на-Дону – Кисловодск,

Электропоезда ЭС1 с 046 по 054 имеют салон межрегионального типа («Премиум»). В этих поездах все места — кресельного типа с более мягкой обивкой серых цветов с красными вкраплениями. Один из головных вагонов имеет места первого класса, все остальные — второго класса. Всего состав имеет 340 мест, которые расположены следующим образом:

  • в головном вагоне первого класса имеется 33 места первого (бизнес) класса и 4 места второго (туристического) класса повышенной комфортности. Места второго класса расположены в передней части салона, однако в отличие от поездов пригородного типа сиденья имеются только по левому борту (всего 4), а по правому борту отсутствуют. Далее в средней части салона имеется 3 двусторонних ряда кресел первого класса увеличенной ширины, за которыми по левому борту друг за другом находится ещё 3 одиночных сиденья напротив санузла (всего 15 сидений). В задней части салона имеется один односторонний правый ряд из двух кресел, а за ним имеется ещё 4 двусторонних ряда первого класса (всего 18 сидений).
  • в головном вагоне второго класса имеется 45 места второго класса, включая 4 места повышенной комфортности в передней части салона, расположенные также слева. В средней части салона имеется 3 двусторонних ряда кресел второго класса, при этом в первом ряду кресла расположены по схеме 2+2, а в остальных — 2+3. За ними по левому борту друг за другом находится ещё 3 односторонних ряда по 2 кресла (всего 20 сидений). В задней части салона слева имеется 4 ряда кресел по 2 в каждом, а справа — 5 рядов, из которых два крайних имеют по 2 кресла, остальные — по 3 (всего 21 сиденье).
  • в промежуточных вагонах имеется 86 мест. В крайних частях салона имеется по 5 рядов кресел, а в средней — 8 рядов. Большая часть сидений расположена по схеме 2+3, за исключением рядов по краям салона и возле дверей со стороны краёв салона (всего 4 рядов), где сиденья расположены по схеме 2+2.

Места второго или третьего класса разделены проходом по схеме 3+2 в один ряд, за исключением рядов, расположенных в непосредственной близости к тамбурным зонам и межвагонным переходам, где места размещены по схеме 2+2 по той же ширине (отсутствует место вблизи прохода в ряду по 3 места). Места второго или третьего классов повышенной комфортности размещены в головных вагонах в специальном отсеке перед кабиной машиниста по схеме 2+2 в ряд у поездов пригородного сообщения и по схеме 2+0 у поездов междугороднего сообщения (с правой стороны от прохода места отсутствуют). Места первого класса размещены по схеме 2+2 в ряд и имеют большую ширину между сиденьями, 3 места первого класса напротив туалетов — одиночные. Напротив большинства мест 1 и 2 класса имеются столики. Большая часть сидячих мест в вагонах 3 класса, а также в головных вагонах 1 и 2 класса обращена лицевой стороной к другим местам, то есть пассажиры сидят лицом друг напротив друга, в то время как у промежуточных вагонов 2 класса сиденья по большей части ориентированы лицевой стороной в тыльную сторону сидений предыдущего ряда. Однако во всех вагонах вне зависимости от их класса имеются места, обращённые лицевой стороной в тыл мест предыдущего ряда.

ЭС2Г пригородно-городской

Используется на следующих маршрутах поезда Ласточка:

Санкт-Петербург – Выборг, Санкт-Петербург – Волховстрой, Санкт-Петербург – Луга, Санкт-Петербург – Мельничный ручей, Санкт-Петербург – Зеленогорск, Санкт-Петербург – Рощино, Санкт-Петербург – Каннельярви, Санкт-Петербург – Ораниенбаум, Санкт-Петербург – Калище, Москва – Крюково, Москва – Тверь, Москва – Клин, Москва – Конаково ГРЭС, Екатеринбург – Нижний Тагил, Екатеринбург – Каменск-Уральский, Екатеринбург – Кузино.

У электропоездов ЭС2Г планировка частично отличается от ЭС1. В отличие от ЭС1, все кресла в ЭС2Г ориентированы лицевой стороной в тыл предыдущего ряда, при этом они обращены лицевой стороной в направлении ближайшей двери. Сиденья имеют обивку синего цвета. Сиденья в рядах слева и справа по большей части расположены симметрично.

Электропоезда с 001 по 044 имеют салон пригородного городского исполнения. В отличие от ЭС1 пригородного регионального исполнения, число мест в салоне было снижено для повышения вместимости поезда, также были применены кресла несколько иной конструкции. В головных вагонах и промежуточном вагоне без токоприёмника большая часть кресел размещена по схеме 3+2 в ряд, за исключением рядов в головной части и некоторых крайних, а в промежуточных с токоприёмником — по схеме 2+2. Всего состав имеет 386 мест, которые расположены следующим образом:

  • в головных вагонах (первый и пятый) имеется 66 сидячих мест, включая 9 откидных. В передней части салона имеется 10 кресел, расположенных по схеме 2+2 (2 ряда слева и 3 справа по 2 кресла в каждом). Далее в средней части салона имеется 5 двусторонних рядов кресел, при этом в первом ряду сиденья расположены по схеме 2+2, а в остальных — 2+3 (всего 24 места). Напротив санузла по левому борту расположено 7 откидных сидений, справа между санузлом и второй парой дверей расположено ещё 2. В задней части салона имеется 5 двусторонних рядов, при этом в первом и последнем сиденья расположены по схеме 2+2, а в остальных — 2+3.
  • в промежуточных вагонах с токоприёмником (второй и четвёртый) имеется 80 мест. Все сиденья расположены по схеме 2+2. В крайних частях салона имеется по 5 рядов кресел, а в средней — 10 рядов. Всего в салоне имеется 80 мест. Впоследствии в некоторых электропоездах с одной стороны вдоль левого борта за второй дверью 3 ряда сидений были ликвидированы, за счёт чего число мест снизилось до 74, а освободившееся пространство стало использоваться для перевозки стоячих пассажиров и велосипедов.
  • в промежуточном вагоне без токоприёмника (третьем) имеется 94 места. Большая часть сидений расположена по схеме 2+3, за исключением рядов по краям салона и возле дверей (всего 6 рядов), где сиденья расположены по схеме 2+2.

ЭС2Г городской

Используется на маршрутах Московского центрального кольца (Городская кольцевая электричка Москвы).

Электропоезда ЭС2Г с номера 045 имеют салон городского исполнения повышенной вместимости, созданный специально для Московского центрального кольца. В отличие от предыдущих поездов ЭС2Г пригородно-городского исполнения, они имеют уменьшенное число мест для увеличения общей вместимости состава и улучшения условий проезда стоячих пассажиров. В салонах установлены горизонтальные поручни для удобства стоячих пассажиров по 2 с каждой стороны, за исключением среднего промежуточного вагона, где поручни есть только со стороны противоположной сиденьям. В промежуточных вагонах с токоприёмником вместо части сидений размещены зоны для перевозки велосипедов и багажа, оборудованные велокреплениями. В салонах возле дверей установлены цветные информационные мониторы, отображающие часть схемы маршрута с пересадками и текущее положение поезда на маршруте, что имеет большую важность для городских поездов с частыми остановками. Отличия в планировке сидений заключаются в следующем:

  • в головных вагонах (первый и пятый) сиденья во всех рядах расположены по схеме 2+2, то есть ликвидирован третий продольный ряд. За счёт этого в вагоне стало на 7 мест меньше, то есть их общее снизилось до 59.
  • в промежуточных вагонах с токоприёмником (второй и четвёртый) с обоих сторон вдоль левого борта за каждой второй дверью было ликвидировано по 3 левых ряда сидений (по 6 сидений с каждой стороны вагона), за счёт чего число мест снизилось до 68, а освободившееся пространство стало использоваться для перевозки стоячих пассажиров и велосипедов.
  • в промежуточном вагоне без токоприёмника (третьем) убрано 2 места, общее число мест снизилось до 92.

ЭС2ГП премиум

У электропоезда ЭС2ГП имеются вагоны с сиденьями трёх классов. Сиденья первого класса расположены по схеме 2+2, остальные — 2+3. Схема размещения сидений 1 и 2 класса во многом схожа с таковой у электропоездов ЭС1 класса премиум — по большей части они расположены друг напротив друга и имеют столики, в то время как сиденья 3 класса столиков не имеют, а их расположение аналогично салону ЭС2Г пригородно-городского типа. Сиденья 1 класса имеют обивку серовато-коричнего цвета, 2 класса — серовато-синего, 3 класса — голубого.

Конфигурация и оснащение салона

Наряду с пассажирскими местами, в поезде предусмотрены также многофункциональные зоны с багажными полками и откидными сиденьями. На полках для ручной клади а также в стенах напротив некоторых сидений предусмотрены электророзетки на напряжение 220 В переменного тока, что позволяет во время следования производить подзарядку мобильных устройств. В поездах, эксплуатируемых в регионе Сочи, эти зоны оснащены стойками для крепления лыж и сноубордов. В головных вагонах поезда перед второй парой дверей по правому борту установлены санузлы с экологически чистыми вакуумными туалетами (по одному на вагон) и умывальниками, оснащёнными специальным оборудованием для инвалидов и резервуарной системой, расположенной по левую сторону от санузла.

Межвагонные переходы, расположенные в обоих торцах промежуточных вагонов и заднем торце головного вагона, выполнены в виде двустворчатых противопожарных раздвижных дверей, обладающих соответствующими рамами, уплотнениями и огнестойким остеклением. Снаружи переходы полностью окружены герметичными гибкими перекрытиями типа «гармошка»[1].

Тамбуры в вагонах отсутствуют, пассажирские прислонно-сдвижные двери выходят непосредственно в салон и образуют в нём тамбурные зоны входа и выхода, которые отделены от основной части салона с пассажирскими местами только стеклянными перегородками. Ввиду отсутствия тамбуров для предотвращения выхолаживания пассажирского салона в зимнее время температура в этих зонах поддерживается дополнительными обогревателями с направленной подачей тёплого воздуха в тамбурную зону и обогревом стен. Система подачи свежего воздуха связана с датчиком регулирования уровня углекислого газа, ввиду чего потребляемая мощность значительно уменьшается при малом количестве пассажиров в вагонах.

Для поддержания комфортной температуры и воздухообмена вагоны поезда оснащены специальными климатическими установками, размещёнными на крышах вагонов. Каждый головной вагон дополнительно оборудован компактной климатической установкой для кабины машиниста, которая функционирует независимо от установки пассажирского салона. Климатические установки обеспечивают воздухообмен, подогрев и охлаждение воздуха. Распределение подготовленного подаваемого воздуха производится через воздушные каналы, расположенные в потолках, боковых стенках и полах вагонов[1].

Для обеспечения безопасности пассажиров поезд оснащён системами наружного и внутреннего видеонаблюдения, а также пожарной сигнализацией.

Кабина машиниста

Ласточка кабина машиниста

Кабина машиниста выполнена с учётом требований по ведению поезда в одно лицо. Конструкция кабины обеспечивает безопасность поездной бригады и безопасное и эффективное управление электропоездом. Машинист может управлять поездом как стоя, так и сидя. Система управления поездом Desiro RUS состоит из компонентов оправдавшей себя в эксплуатации технологии Sibas 32, используемой для поездной информационной шины.

При создании кабины специалистами Siemens совместно с РЖД были проработаны и оптимизированы расположение рабочего места машиниста и элементов пульта управления, дизайн помещения и зона обзора пути из кабины. Установленный в кабине современный пульт управления имеет оптимизированные эргономические характеристики и удобное расположение органов управления. На дисплеях пульта отображается информация о работе всех систем поезда, включая результаты диагностики его технического состояния. Поезда оснащены системой безопасности БЛОК, а также аналоговой и цифровой поездной радиосвязью. В случае необходимости в систему могут быть интегрированы специальные режимы цифровой и спутниковой связи.

Электропоезда оснащены специальной системой автоведения, которая выбирает оптимальные с точки зрения энергопотребления, комфорта для пассажиров и времени хода режимы тяги и торможения. При этом машинист может в любое время перейти на ручное управление. Также поддержку машинисту оказывает система торможения, которая по умолчанию использует рекуперативное электрическое торможение, а при его неэффективности включает реостатное торможение. При недостаточной силе электрического торможения система автоматически подключает прямое электропневматическое торможение (смешанный режим)
